Mezclador dinámico versus mezclador estático: ¿cuál es el adecuado para el hilado por fusión de polímeros?

Cuando una línea de hilatura necesita una mezcla fundida en línea, ya sea para agregar color a masterbatch, mezclar aditivos funcionales u homogeneizar polímeros multicomponentes, la decisión sobre el equipo se reduce a dos enfoques fundamentalmente diferentes: un mezclador dinámico o un mezclador estático. Ambos están instalados en la ruta del flujo de fusión entre la extrusora y la hilera. Ambos tienen como objetivo producir una masa fundida homogénea antes de transformarla en filamento. Pero el mecanismo, la calidad de salida, las condiciones operativas y los requisitos de mantenimiento de cada uno son lo suficientemente diferentes como para que elegir el tipo incorrecto para su aplicación produzca problemas que no se pueden corregir posteriormente.

Este artículo compara mezcladores dinámicos y estáticos directamente a través de los parámetros que importan para las decisiones de hilado de fibras químicas.

Cómo funciona cada tipo de mezclador

Mezclador estático

Un mezclador estático no contiene partes móviles. Se logra la mezcla forzando la masa fundida a través de una serie fija de elementos helicoidales o geométricos dentro de un tubo. Cada elemento divide y recombina el flujo de fusión, reduciendo progresivamente los gradientes de concentración con cada pasada. La energía para mezclar proviene enteramente de la presión de fusión generada por la extrusora o la bomba de fusión; el mezclador en sí no hace nada activo.

El número de elementos de mezcla determina la intensidad de la mezcla. Más elementos producen una mejor homogeneidad pero también aumentan la caída de presión en el mezclador, lo que debe ser compensado por la bomba o extrusora aguas arriba. Esta es la restricción operativa fundamental del mezclado estático: no se puede aumentar el rendimiento del mezclado sin aumentar la caída de presión, y no se puede reducir la caída de presión sin aceptar una menor calidad de mezclado.

Mezclador dinámico

Un mezclador dinámico utiliza un rotor impulsado, que gira a velocidad controlada dentro de una carcasa presurizada y calentada, para cortar y homogeneizar activamente la masa fundida. La energía de mezclado es suministrada mecánicamente por el motor de accionamiento en lugar de por la presión de la masa fundida. Esto desacopla la intensidad de la mezcla de la caída de presión: la velocidad del rotor se puede ajustar para cambiar el rendimiento de la mezcla independientemente del rendimiento de la línea o de las condiciones de presión aguas arriba.

Para obtener una explicación detallada de los principios operativos del mezclador dinámico y las opciones de configuración, consulte nuestra Mezclador dinámico de fusión: principio de funcionamiento, tipos y guía de selección .

Comparación directa: ocho parámetros importantes para la hilatura

Donde los mezcladores estáticos se quedan cortos en aplicaciones de hilatura

Los mezcladores estáticos funcionan de manera confiable en aplicaciones donde los fluidos que se mezclan tienen viscosidades similares, están presentes en proporciones relativamente equilibradas y la línea funciona con un rendimiento constante y predecible. En el hilado químico de fibras, estas condiciones frecuentemente no se cumplen.

Desajuste de viscosidad entre Masterbatch y polímero base

En la hilatura directa en estado fundido con adición de mezcla madre, la masa fundida portadora de la mezcla madre y la masa fundida del polímero base a menudo tienen viscosidades sustancialmente diferentes. La mezcla estática se basa en la división del flujo laminar: cuando las relaciones de viscosidad son altas, el componente de menor viscosidad se canaliza preferentemente a través de la geometría del elemento en lugar de distribuirse uniformemente. El resultado son rayas: bandas de color concentrado o aditivo que se alternan con zonas subdosificadas, que aparecen en el hilo terminado como variación de color entre posiciones o a lo largo de la longitud del hilo.

La cizalladura activa del rotor de un mezclador dinámico dispersa el masterbatch independientemente de la relación de viscosidad, rompiendo los aglomerados de pigmentos y forzando una distribución que la división pasiva no puede lograr. Para ver directamente cómo esto elimina las rayas de color en el filamento terminado, consulte nuestro artículo sobre Cómo un mezclador de fusión dinámico elimina las rayas de color en hilos de filamentos de colores masterbatch .

Caída del rendimiento con un rendimiento reducido

Las líneas de hilatura con frecuencia funcionan por debajo del rendimiento nominal: durante los cambios de producto, durante las secuencias de inicio o cuando se procesan productos de menor denier. Con un rendimiento reducido, la presión de la masa fundida que impulsa el flujo a través de un mezclador estático disminuye, lo que reduce directamente la energía de división disponible por unidad de volumen de masa fundida. La calidad de la mezcla se degrada. Este no es un efecto marginal: en líneas donde el rendimiento varía entre un 30% y un 50% entre productos, el mezclador estático que funciona adecuadamente a pleno rendimiento puede ser realmente insuficiente a velocidades reducidas.

La velocidad del rotor de un mezclador dinámico se puede ajustar para mantener la intensidad de la mezcla independientemente del rendimiento de la línea, lo que lo hace apropiado para líneas con programas de producción variables o cambios frecuentes de productos.

Tiempo de residencia y riesgo de degradación térmica

Los elementos mezcladores estáticos crean zonas de flujo más lento en las uniones de los elementos y las paredes de la carcasa. En polímeros fundidos a alta temperatura (hilado de PET a 280-295 °C, por ejemplo), la residencia prolongada a baja velocidad de flujo acumula productos de degradación térmica. Estos aparecen como una decoloración amarilla en hilos nominalmente blancos o de colores claros, o como partículas de gel que bloquean los capilares de la hilera y provocan la rotura de los extremos. Un mezclador dinámico bien diseñado con flujo activo a través de la zona de mezcla tiene una distribución del tiempo de residencia más estrecha, lo que reduce el riesgo de puntos calientes y zonas estancadas.

Dónde siguen siendo apropiados los mezcladores estáticos

Los mezcladores estáticos no son universalmente inferiores; existen condiciones específicas en las que su simplicidad es una verdadera ventaja.

• Bajas concentraciones de aditivos con viscosidad similar. Cuando se mezcla una pequeña proporción de un aditivo bien disperso y de baja viscosidad en una masa fundida de polímero que funciona con un rendimiento constante, un mezclador estático puede lograr una homogeneidad adecuada sin la complejidad de un sistema impulsado.
• Aplicaciones altamente sensibles a la contaminación. Los mezcladores estáticos no tienen sellos de eje ni interfaces giratorias en el recorrido del material fundido. En aplicaciones donde cualquier riesgo de contaminación relacionada con el sello es inaceptable (ciertos productos poliméricos de grado médico u óptico), la ausencia de piezas móviles es un argumento válido para la mezcla estática.
• Líneas de un solo producto de muy alto volumen con rendimiento fijo. En una línea que ejecuta un producto a su capacidad nominal las 24 horas del día con un portador de mezcla maestra de viscosidad equivalente al polímero base, un mezclador estático del tamaño correcto para esa condición específica puede funcionar adecuadamente. La limitación aparece cuando las condiciones cambian.

Criterios de selección clave: qué tipo se adapta a su aplicación

Para la mayoría de las líneas de hilatura directa por fusión con color de masterbatch o adición de aditivos funcionales (donde el rendimiento varía, la viscosidad del masterbatch difiere de la del polímero base y los estándares de calidad del hilo son estrictos), un mezclador dinámico es la opción más adecuada. El requisito de mantenimiento es real, pero es manejable y sustancialmente superado por la ventaja de consistencia de calidad en aplicaciones de hilatura exigentes.

Mezclador dinámico de Shengbang para aplicaciones de hilado y fusión de plástico

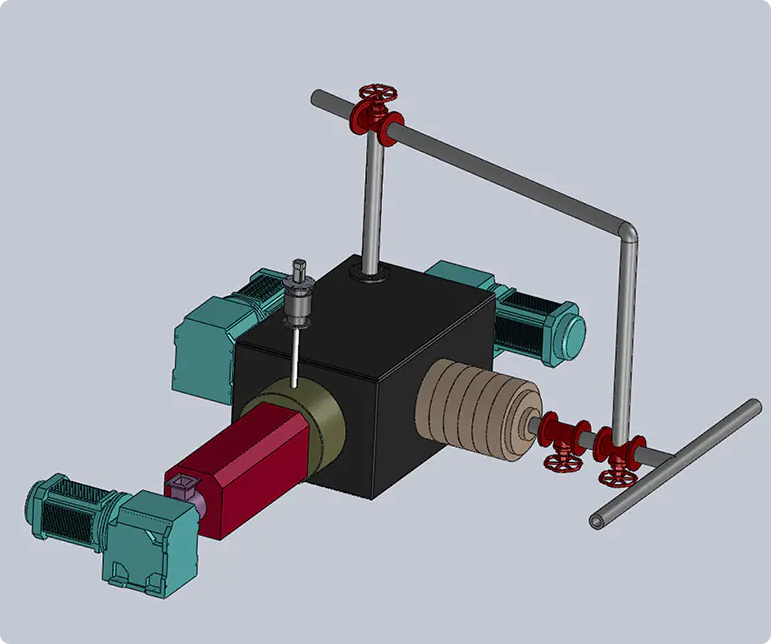

El mezclador dinámico de Shengbang es un producto patentado desarrollado específicamente para el hilado de fibras químicas y la homogeneización de plástico fundido. Cubre una amplia gama de escalas de aplicación, con presiones nominales de 5, 15, 25 y 45 MPa, diámetros de rotor de 25 a 300 mm y capacidades de 0,2 a 50 L. La calefacción está disponible tanto en configuraciones de calefacción de gasóleo como de calefacción eléctrica. La potencia motriz oscila entre 15 y 160 kW con una velocidad máxima del rotor de 50 r/min.

Más allá del hilado de fibras químicas, el mismo diseño de mezclador se aplica a películas, tintas y otras aplicaciones de procesamiento de polímeros que requieren una mezcla uniforme de la masa fundida. El rendimiento se valida a través del laboratorio de hilatura interno de Shengbang, donde el comportamiento del mezclador se puede probar en condiciones de producción reales con el sistema de polímero y masterbatch objetivo del cliente antes de la integración en línea.

Para conocer las especificaciones completas del producto y las opciones de configuración, visite el Mezclador dinámico product page . Para analizar su aplicación específica (tipo de polímero, rango de rendimiento, proporción de adición de masterbatch y requisitos de calidad de la mezcla), comuníquese directamente con Jiaxing Shengbang Mechanical Equipment Co., Ltd.
